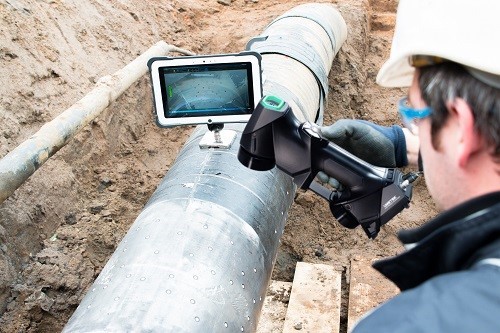

Solucion en END con la Tecnología de Escaner handy scan 700 3D Inspección y evaluación de integridad física, mecánica de tuberías para la industria minera, gas, petroleo.

El sistema de escáner láser de posicionamiento automático de mano. Incluye suministro, placa de calibración, 2,000 objetivos reflectantes, módulos defectuosos u obsoletos identificados durante las pruebas y se someten a un proceso de evaluación e inspección de integridad física de la tubería a fondo los productos cumplen con todas las especificaciones  técnicas de la norma. ASME B31.G, y el certificado de calibración.

Pipecheck Software Handy SCAN 700, evaluación de corrosión y daños mecánicos   a través de gráficos geométricos  en tu PC,  informes inmediato en Excel. La evaluación de pérdida de espesores de la tubería por corrosión.

OBJETIVO: Soluciones en END Inspección de Tuberías en END, para la industria minera, gas, petróleo y otras industrias.

Las evaluaciones se pueden realizar en cualquier tipo de superficie, incluidos componentes complejos, así como en cualquier entorno difícil por más que sea al interior o al exterior. Exactitud máxima, independientemente de las condiciones en las que se capturan los datos, el Handy SCAN 700 3D el software, Pipecheck , ofrecen la mayor precisión posible a pesar de que haya sol, polvo o lluvia.

Facilidad de uso impresionante, el software Pipecheck , pueden ser usados ​​por todos los inspectores de tuberías, específicos de su nivel de experiencia y conocimientos. Aún más, su simplicidad y confiabilidad que los resultados de la inspección sean completamente eficaz con un margen de error el 5% más o menos.

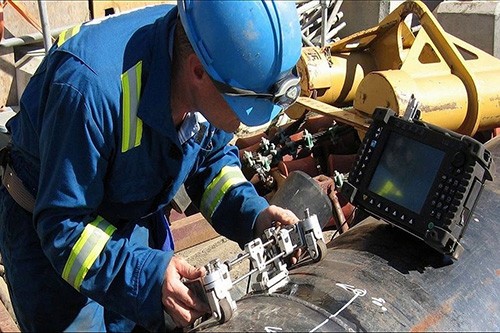

Las soluciones de END, más segura para la evaluación de integridad de tuberías los equipos de campo se enfrentan al desafío de completar las inspecciones de tuberías y garantizar que sus evaluaciones de integridad se realicen en el menor tiempo posible para que los sitios de excavación puedan rellenarse.

La tecnología de Handy SCAN 700 3D, para las pruebas no destructivos de mayor confianza para las tuberías de hasta 18m (60 pies ), que incluye un escáner 3D y el software PIPECHECK SCAN 700, Esta solución le ahorrará el tiempo y el costo beneficio sin comprometer el resultado de diagnostico , la seguridad y el medio ambiente.

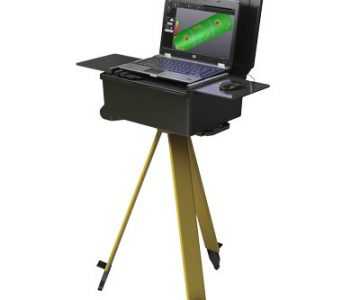

INSPECCIÓN DE TUBERÍAS EN TODA SU LONGITUD

Ahora podemos evaluar las uniones completas de la tuberías en un tiempo record, ahorra el tiempo y el costo beneficio, escaneando todas las tuberías a la vez o con múltiples Handy SCAN 3D, simultáneamente, esta avanzada solución END, brinda seguridad, en tuberías a un nivel completamente nuevo mediante el análisis geométricos en tu pc, y la generación de informes de los datos END.

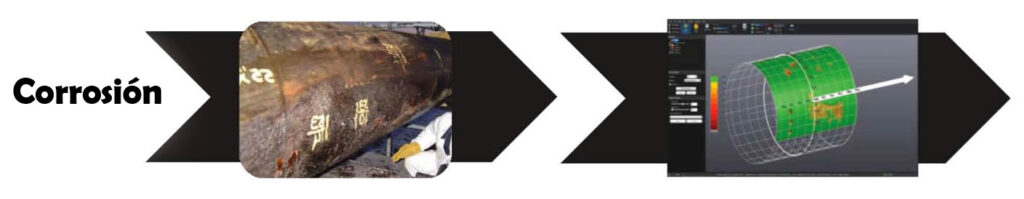

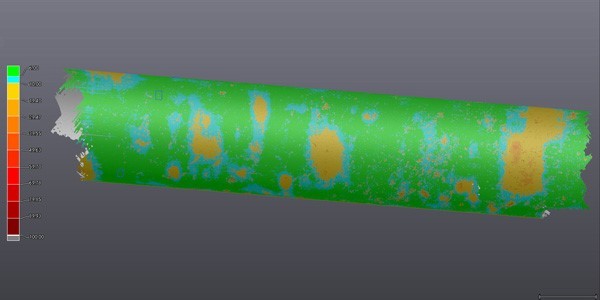

PIPECHECK: MÓDULO DE SOFTWARE PARA LA EVALUACIÓN DE CORROSIÓN

Cumple con ASME B31.G Evalúa el estado físico de las tuberías con el módulo de software de corrosión de Pipecheck SCAN 700, para procesar los datos de manera rápida y confiable y para obtener resultados in situ al instante. El medidor de picaduras virtual de Pipecheck demuestra mayor precisión y repetibilidad comparado con los métodos de medición tradicionales, como medidores de picaduras manuales, sondas de ultrasonido y láser de línea, Memoria magnetica.

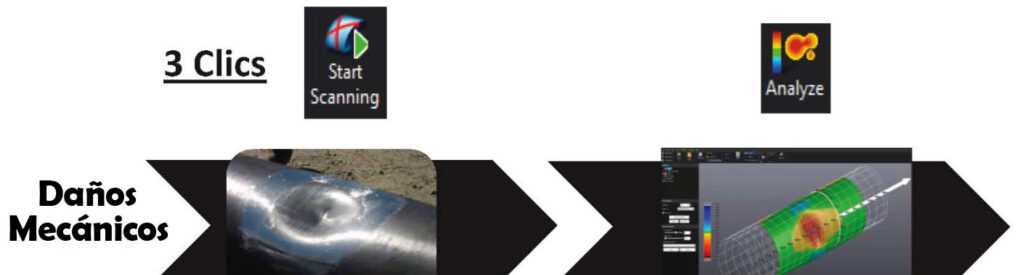

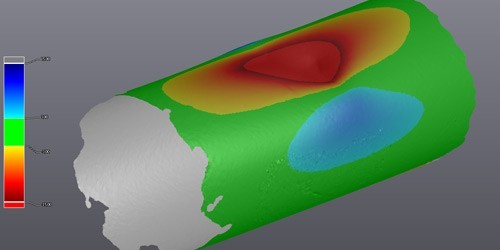

PIPECHECK: MÓDULO DE SOFTWARE PARA LA EVALUACIÓN DE LOS DAÑOS MECÁNICOS
Cumple con el estándar ASME B31.8
El modulo analiza los daños mecánicos, como las abolladuras, grietas y otras deformaciones de la superficie localizadas. Es el único software que proporciona a los usuarios un acceso fácil, con un solo clic, a la evaluación basada en la deformación, un elemento clave a la hora de garantizar la seguridad continua de la tubería en funcionamiento y para el mantenimiento adecuado según las normas de seguridad de la industria.
CARACTERÍSTICAS FUNDAMENTALES

Tipo de evaluación basada en la profundidad

  • Medida de profundidad máxima automática utilizando la técnica de arista recta en ambas direcciones
  • Mapas de color de la profundidad en 3D
  • Creación automática de secciones transversales en 3D
  • Relación profundidad/diámetro
  • Diámetro máximo encontrado a 90 grados de la abolladura
  • Tipo de evaluación basada en la tensión deformación
  • Detección automática de la deformación máxima
  • Mapa de color sobre la deformación en 3D y 2D (todos los componentes de la deformación)
  • Resultados de los valores descompuestos: deformación circunferencial, deformación longitudinal, extensión longitudinal, deformación efectiva dentro y fuera de la superficie de la tubería así como un valor de deformación máximo efectivo.

ANTECEDENTES:

Nuestra empresa que ofrece soluciones END, y servicios orientados que los clientes cuenten con tecnologías que les permitan asegurar una evaluación confiable segura comprometido con el medio ambiente.

Los equipos de campo se enfrentan al desafío de completar las inspecciones de tuberías y garantizar que sus evaluaciones de integridad se realicen en el menor tiempo posible para que los sitios de excavación puedan rellenarse.

  • Los trabajos de calicata y excavaciones mínimas para extraer la muestra de las tuberías enterradas se queda a cargo del Cliente, previa coordinación.
  • Excavación adecuada para desenterrar la tubería se requiere el plano.
  • El recorrido de las zonas de trazo, para evaluación por nuestros técnicos con acceso a la zona.
  • La evaluación inspección de la línea a cargo de nuestro técnico de CSC.
  • CSC, no se hará la reparación ni excavación de ningún tipo de obras civiles

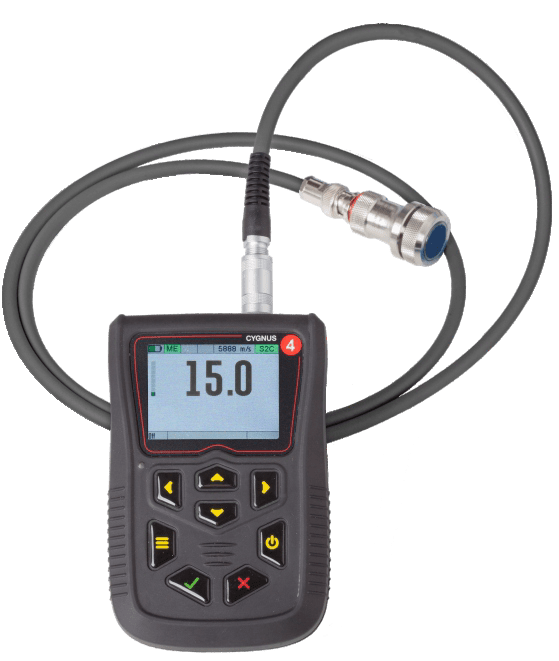

Cygnus Instruments MK5 Ultrasonic Thickness Gauge Cygnus 4 General Purpose

TRES MODOS DE MEDICIÓN VERSÁTIL

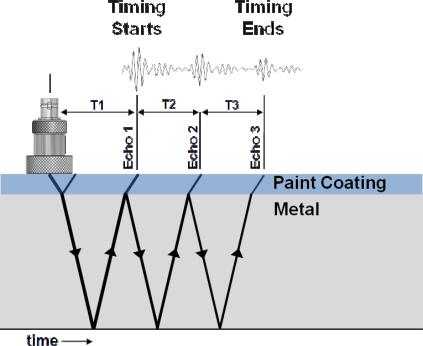

Multiple-Echo (Single Crystal Probes) utiliza tres error verificado ecos de la pared posterior para proporcionar la mayor cantidad espesor restante confiable y preciso mediciones, sin necesidad de quitar el recubrimiento (hasta 20 mm de espesor (0.8 pulgadas)).

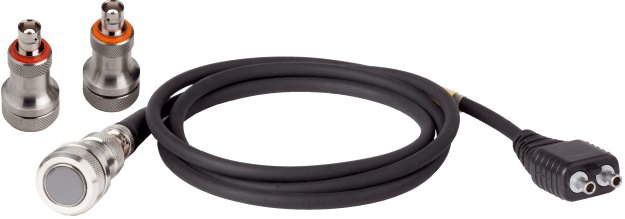

VARIEDAD DE SONDAS

Sondas INOX de acero inoxidable Cygnus (monocristal) Utilizado en modo de eco múltiple, estas sondas incluyen membranas reemplazables para una larga vida, no requieren puesta a cero y tiene una alta precisión lineal.

CABLES DURADEROS
Al utilizar conectores industriales estándar, nuestros cables de sonda ofrecen una flexibilidad y resistencia superiores a los aceites y la luz ultravioleta. El cable no se endurecerá después de la exposición a la luz ultravioleta.

CONTENIDO DEL KIT ESTÁNDAR
Medidor de espesor ultrasónico Cygnus 4; estuche acolchado; manual de instrucciones; correa para el cuello ajustable y lazos; Correa para la muñeca; bolsa de accesorios; membranas de repuesto; acoplador de superficie y membrana; bloque de prueba; 3 x pilas AA; mini USB: cable USB y manual de instrucciones; pinza para cinturón opcional Krusell® y accesorio de accesorios

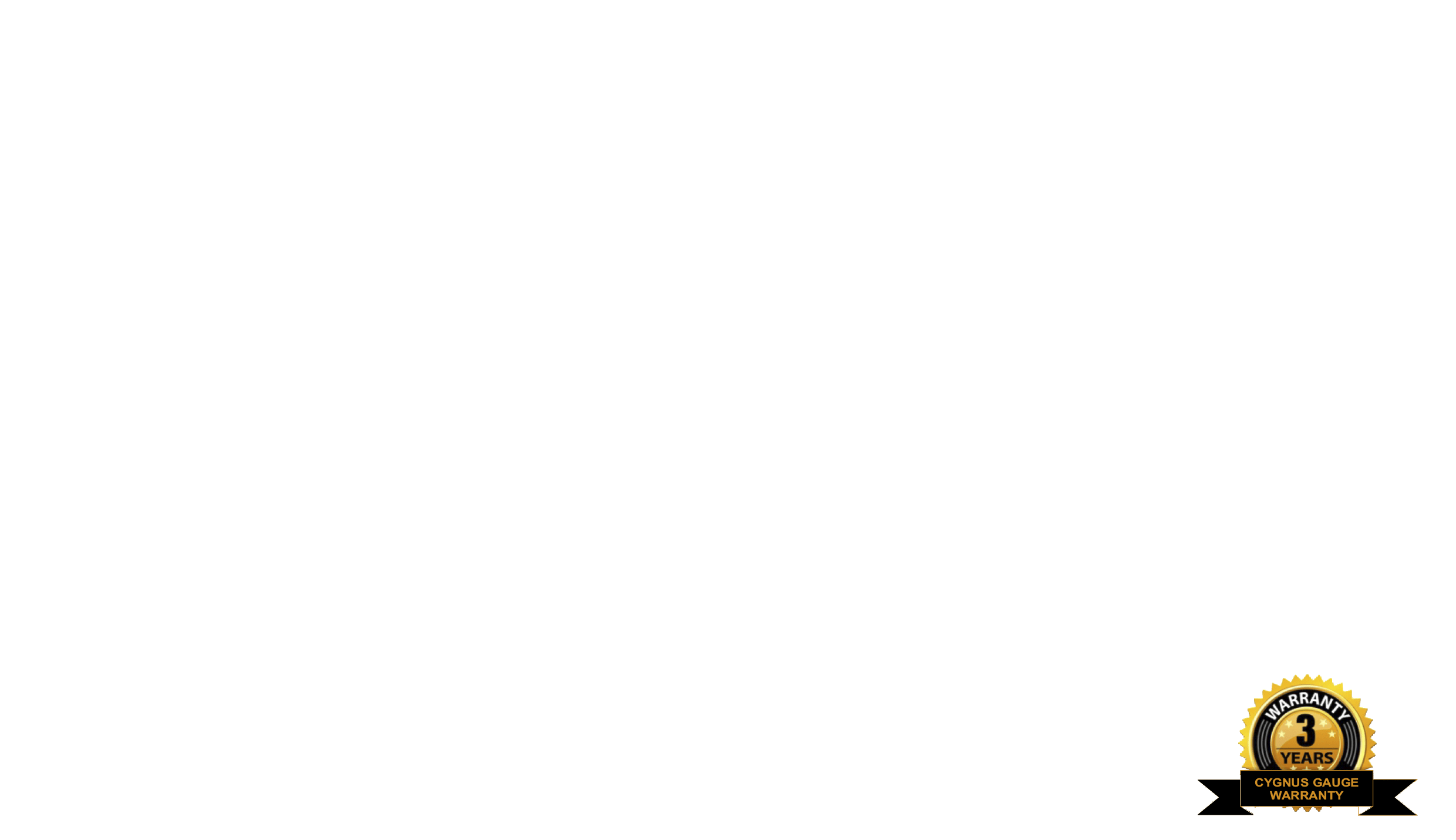

El medidor de espesor de uso general Cygnus 4 utiliza Eco múltiple para medir de manera confiable el grosor del metal a través de recubrimientos de hasta 20 mm (0.8 pulgadas) de espesor. El medidor es ligero, muy resistente y extremadamente simple de operar con un Pantalla LCD a color grande y brillante montada en el frente.

CARACTERÍSTICAS CLAVE

  • Multiple-Echo, usando sondas de cristal único, para una fiabilidad
    y mediciones precisas según lo especificado por
    Sociedades de clasificación
  • Calibración en un punto
  • Menú intuitivo fácil de usar
  • Pantalla LCD frontal a color grande y brillante
  • Choque e impacto en US MILSTD 810G
  • Sellado ambiental (a prueba de agua y polvo) según IP67
  • US MILSTD 810GG.
